توضیحات
پیچ‌های آلن همه یک نکته مهم مشترک دارند و آن وجود سوراخ شش ضلعی در سر آن‌ها است که باعث سهولت چرخاندن این پیچ‌ها با استفاده از کلید یا آچار آلن میشود. این ویژگی باعث میشود بتوان آن‌ها را در فضاهای کوچک یا ناجور سفت و محکم کرد. پیچ آلن را با نام پیچ سرسوکت هم می‌شناسند. با توجه به این طراحی خاص و منحصربفرد آن در صنایع مختلف مورد استفاده قرار می‌گیرد. معمولا پیچ‌های آلن را جز دسته پیچ‌های شش گوش قرار می‌دهند. اما این پیچ گل بزرگتری نسبت به پیچ‌های شش‌گوش دارد. بزرگترین مزیت آن را می‌توان امنیت بالای ایجاد شده در اتصالات، قیمت مناسب آن‌هاست.

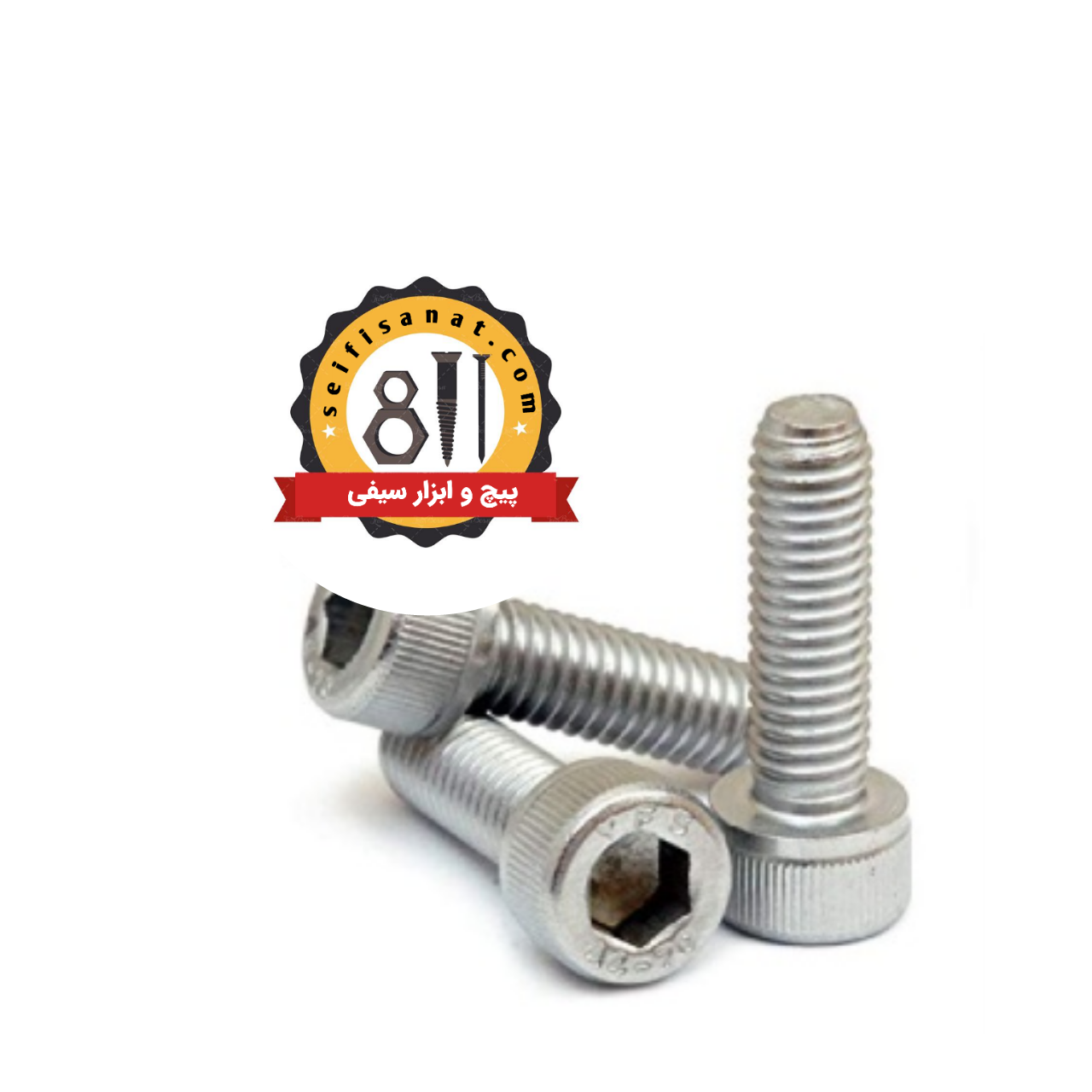

پیچ آلن نوعی از پیچ است که در گل آن یک حفره شش ضلعی تعبیه شده است. برای باز و بسته کردن پیچ آلن حتما باید از آچار آلن با سایز متناسب با سایز پیچ استفاده کرد. به این ترتیب که نوک آچار آلن داخل حفره شش گوش پیچ آلن قرار می گیرد و آن را باز یا بسته می کند. کاربرد پیچ آلن در مواردی است که فضای کافی برای به کار بردن انواع دیگر پیچ نباشد.
پیچ های آلن معمولا طبق استاندارد DIN 912 و یا ISO4762 بصورت معمولا نیم دنده و از کلاس های 8.8 و 12.9 تولید میشوند. کلاسهای دیگر پیچ های آلن آهن 5.6 و کلاس 10.9 نیز به درخواست مشتریان ساخته میشود اما استاندارد DIN912 برای کلاس های 8.8 و 12.9 می باشد. از پیچ های آلن در ماشین آلات معدنی و راهسازی، خودرو سازی و بسیاری از کاربرد های مهندسی دیگر استفاده فراوان می شود
| ندازه اسمی | قطر رزوه | قطر سر (گل پیچ) | ارتفاع سر (گل پیچ) | عرض هگز | طول | طول رزوه |
| M1.6 X 0.35 | 1.6000 | 3.0000 | 1.6000 | 1.5600 | 2.5, 3, 4, 5, 6 to 12 by 2, 16 | 1.45, 1.95, 2.95, 3.95, 4,95 to 10.95 by 2, 14.95 |
| M2 X 0.4 | 2.0000 | 3.8000 | 2.0000 | 1.5600 | 3, 4, 5, 6 to 12 by 2, 16, 20 | 1.8, 2.8, 3.8, 4.8 to 10.8 by 2, 14.8, 16 |
| M2.5 X 0.45 | 2.5000 | 4.5000 | 2.5000 | 2.0600 | 4, 5, 6 to 12 by 2, 16, 20, 25 | 2.65, 3.65, 4.65 to 10.65 by 2, 14.65, 17, 18.65 |
| M3 X 0. 5 | 3.0000 | 5.5000 | 3.0000 | 2.5800 | 5, 6 to 12 by 2, 16, 20, 25, 30 | 3. 5, 4. 5 to 10. 5 by 2, 14. 5, 18, 18. 5 |
| M4 X 0. 7 | 4.0000 | 7.0000 | 4.0000 | 3.0800 | 6 to 12 by 2, 16, 20 to 40 by 5 | 3. 9 to 9.9 by 2, 13.9, 17.9, 20, 22.9 |
| M5 X 0. 8 | 5.0000 | 8.5000 | 5.0000 | 4.0950 | 8, 10, 12, 16, 20 to 50 by 5 | 5.6 to 9.6 by 2, 13.6, 17.6, 22, 22.6 |
| M6 X 1 | 6.0000 | 10.0000 | 6.0000 | 5. 1400 | 10, 12, 16, 20 to 60 by 5 | 7, 9, 13, 17, 22, 24, 27 |
| M8 X 1.25 | 8.0000 | 13.0000 | 8.0000 | 6.1400 | 12, 16, 20 to 70 by 5, 80 | 8.25, 12.25, 16.25 to 31.25 by 5, 28 |
| M10 X 1. 5 | 10.0000 | 16.0000 | 10.0000 | 8.1750 | 16, 20 to 70 by 5, 80, 90, 100 | 11.5, 15.5 to 35.5 by 5, 32 |
| M12 X 1.75 | 12.0000 | 18.0000 | 12.0000 | 10.1750 | 20 to 70 by 5, 80 to 120 by 10 | 14.75 to 44.75 by 5, 36 |
| M16 X 2 | 16.0000 | 24.0000 | 16.0000 | 14.2120 | 25 to 70 by 5, 80 to 160 by 10 | 19 to 54 by 5 |
| M20 X 2.5 | 20.0000 | 30.0000 | 20.0000 | 17.2300 | 30 to 70 by 5, 80 to 160 by 10, 180, 200 | 22.5 to 62.5 by 5, 52 |
| M24 X 3 | 24.0000 | 36.0000 | 24.0000 | 19.2750 | 40 to 70 by 5, 80 to 160 by 10, 180, 200 | 31 to 66 by 5, 60 |
| M30 X 3.5 | 30.0000 | 45.0000 | 30.0000 | 22.2750 | 45 to 70 by 5, 80 to 160 by 10, 180, 200 | 34.5 to 59.5 by 5, 69.5, 72, 79.5, 89.5 |
| M36 X 4 | 36.0000 | 54.0000 | 36.0000 | 27.2750 | 55 to 70 by 5, 80 to 160 by 10, 180, 200 | 43 to 58 by 5, 68 to 98 by 10, 84 |
انواع پیچ آلن
• پیچ آلن استوانه‌ای
• پیچ آلن سرتخت
• پیچ آلن مغزی
• پیچ آلن سر شولدری
• پیچ آلن شش گوش سرکوتاه
جهت دریافت اطلاعات بیشتر تماس بگیرید
09125690068
021-66753207
پیچ و ابزار سیفی
